Труба ВГП в Нижнем Новгороде

Труба ВГП по ГОСТ для комплектации систем

Сортамент и обозначения для выбора позиции

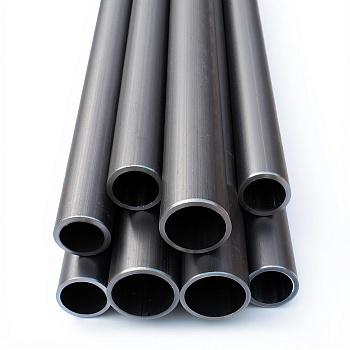

Труба ВГП относится к стальному водогазопроводному прокату с продольным сварным швом. Нормирование задаёт ГОСТ 3262-75, который фиксирует сортамент, серии по стенке, длины поставки, требования к геометрии. Для заказа труба ВГП определяется через условный проход, наружный диаметр, толщину стенки, длину хлыста. Такое описание позволяет сопоставить трубу ВГП с арматурой без подгонки.

Труба водогазопроводная в проекте обычно привязана к Ду, поскольку Ду определяет сопряжение с фитингами, кранами, переходами. Наружный диаметр используется для опор, хомутов, гильз, проходок. Толщина стенки задаёт жёсткость, массу, устойчивость к смятию при затяжке соединений. Для трасс с высокой протяжённостью важна стабильная длина хлыста, чтобы снизить количество стыков.

Труба стальная водогазопроводная поставляется мерной длиной, кратной мерной длиной, немерной длиной. Диапазон длины по стандарту лежит в пределах 4–12 м. Для кратной мерной длины закладывают припуск на рез, чтобы сохранить заданный размер. Для немерной длины в заявке фиксируют минимальную длину отрезка, иначе растёт доля коротких кусков.

Ниже приведён компактный ориентир по связке Ду с наружным диаметром. Таблица удобна для сверки спецификации перед закупкой трубы ВГП. Значения используются при подборе крепежа, опорных узлов, проходных деталей. Для стенки применяют серию по ГОСТ, поскольку стенка меняется по типоразмеру.

Серии по стенке и расчётные параметры партии

Труба ВГП выпускается в сериях по толщине стенки: лёгкая, обыкновенная, усиленная. Серия выбирается по требованиям к прочности узла, стойкости к деформации, ресурсу соединений. Усиленная труба ВГП лучше переносит ударные нагрузки, вибрацию, частые опрессовки. Лёгкая труба ВГП уменьшает массу, повышает требования к аккуратности работ.

Труба стальная ВГП в резьбовых узлах чувствительна к стенке, поскольку профиль нарезки требует запаса металла. При недостаточной стенке снижается несущая способность витков, растёт риск смятия. Для крепления в жёстких опорах важна устойчивость к локальному обжатию хомутом. Для сварного стыка стабильная стенка даёт повторяемый провар корня без прожога.

Труба водогазопроводная часто контролируется по массе, поэтому полезен расчёт массы погонного метра. Для углеродистой стали принимают плотность 7850 кг/м³. Для оценки применяют формулу m = 0,02466 × (D×t − t²), где D, t заданы в миллиметрах, m выражена в кг/м. Расчёт помогает сверить фактическую массу пачки с документами на отгрузку.

Труба ВГП в партии имеет допустимые отклонения по толщине стенки, поэтому масса может отличаться от номинала. Для крупных объёмов эта разница влияет на схему перевозки. На складе отклонение выявляют контрольным взвешиванием пачки. Для критичных линий полезно закладывать допуск массы в ведомость.

Материал, сварной шов, требования по качеству

Труба ВГП изготавливается из углеродистых сталей обыкновенного качества. В поставках встречаются стали по ГОСТ 380, также стали по ГОСТ 1050 для отдельных исполнений. Материал обеспечивает свариваемость при корректной подготовке кромок, правильном режиме тока. Для практической оценки состояния партии применяют контроль механики на выборке.

Труба стальная водогазопроводная содержит продольный шов, поэтому качество шва является ключевым параметром. Шов проверяют визуально на непрерывность, отсутствие прожогов, непроваров, подрезов, наплывов. Внутренний грат контролируют по ограничению, поскольку он снижает проход, повышает гидравлическое сопротивление. Для ответственных участков применяют гидроиспытание либо неразрушающий контроль по согласованной методике.

Труба стальная ВГП должна иметь стабильную геометрию по прямолинейности, овальности, перпендикулярности торца. Овальность влияет на сопряжение с муфтами, фитингами, уплотнителями. Прямолинейность влияет на стыковку без перекоса, на ресурс опор. Торец влияет на качество стыка, поскольку заусенец меняет зазор.

Труба водогазопроводная на приёмке оценивается не только по внешнему виду. Измеряют наружный диаметр, толщину стенки, овальность на нескольких сечениях. Проверяют состояние торца после реза, отсутствие расслоений, отсутствие трещин. Такой контроль снижает риск остановки работ после начала сборки.

Исполнение без покрытия и оцинкованный вариант

Труба ВГП поставляется без покрытия либо в оцинкованном исполнении. Без покрытия труба ВГП применяется под окраску, под изоляцию, в сухих условиях, в конструкционных задачах. Для таких работ важна чистая поверхность без масла, окалины, рыхлой коррозии. Перед нанесением покрытия поверхность готовят по заданной степени очистки.

Оцинкованная труба водогазопроводная применяется при повышенной коррозионной нагрузке. Цинковый слой защищает металл от атмосферы, конденсата, брызг, периодического увлажнения. При резке важно снять заусенец, затем защитить кромку, поскольку цинк на торце разрывается. Для сварки зону шва очищают от покрытия, обеспечивают вытяжку, соблюдают требования охраны труда.

Труба стальная водогазопроводная с цинковым слоем требует аккуратной упаковки. При трении хлыстов цинк легко получает царапины, затем локально теряет защиту. Для складирования важна вентиляция штабеля, чтобы исключить белую коррозию цинка. Для отгрузки применяют прокладки, бандаж, защитные элементы, чтобы сохранить слой.

Водогазопроводный прокат без покрытия удобен для последующей грунтовки, окраски, нанесения мастики. Водогазопроводный прокат с цинком удобен при эксплуатации без дополнительной окраски. Водогазопроводный узел с цинком требует учёта совместимости уплотнителей, герметиков. Эти условия лучше закрепить в ТЗ на трубу ВГП.

Подготовка концов, присоединения, комплектность

Труба ВГП часто поставляется с подготовкой концов под присоединение. Для муфтовых решений задают нарезку трубной цилиндрической G по ГОСТ 6357. Для такого исполнения важны длина нарезки, чистота витков, отсутствие задиров. Для поставки с муфтой контролируют совместимость муфты по типоразмеру, а также по партии.

Труба стальная ВГП под сварной стык требует качественного торца. Перпендикулярность торца влияет на равномерность зазора по окружности. Заусенец ухудшает формирование корня, повышает риск непровара. Для повышенной стенки в заявке добавляют фаску, чтобы обеспечить стабильную геометрию разделки.

Труба водогазопроводная при крупном Ду часто идёт с резкой по ведомости. Такой подход уменьшает отходы, снижает количество стыков. Для серийных заявок полезно фиксировать допуск по длине отрезка, чтобы сборка оставалась повторяемой. При поставке в пачках важно сохранить маркировку по Ду, серии, покрытию.

Труба ВГП в комплекте может сопровождаться муфтами, контргайками, сгонами, если проект использует стандартные узлы. Комплектность сокращает время на сборку, уменьшает риск смешения типоразмеров на складе. Для оцинкованного исполнения комплектующие выбирают в совместимом покрытии. Такой набор уменьшает контактную коррозию в узле.

Контроль партии и документы на поставку

Труба ВГП сопровождается документами, которые подтверждают прослеживаемость партии. В паспорте качества фиксируют марку стали, результаты испытаний, сведения о контроле, номер плавки. Для объектов с регламентом приёмки требуется сертификат соответствия. Документы позволяют закрыть входной контроль без повторных запросов.

Труба стальная водогазопроводная проверяется на складе по геометрии, шву, торцам, покрытию. Измерение ведут на выборке из партии, затем фиксируют результаты в акте. Для оцинкованных позиций оценивают сплошность слоя, отсутствие отслаивания. Для безпокрытийных позиций оценивают состояние поверхности, степень загрязнения.

Труба стальная ВГП на ответственных линиях может потребовать испытание давлением. Такой контроль подтверждает отсутствие сквозных дефектов в шве, в теле трубы. При необходимости применяют контроль шва неразрушающими методами. Требования к испытанию лучше указывать в заявке, чтобы поставка сразу соответствовала проекту.

Для приёмки удобно использовать короткий перечень проверок, который не перегружает контроль. Он помогает быстро выявить несоответствие по размеру, по серии, по покрытию. Он снижает риск смешения типоразмеров внутри одной поставки. Он экономит время при больших объёмах трубы ВГП.

• Проверка Ду, наружного диаметра, серии по стенке, длины хлыста

• Осмотр сварного шва, торцов, маркировки, состояния поверхности

• Сверка паспорта качества, номера плавки, комплектности документов

Заказать трубу ВГП под проект с подготовкой к отгрузке

Труба ВГП поставляется быстрее, когда заявка содержит полный набор параметров. Для EV Group Metal это означает подбор трубы ВГП по Ду, серии по стенке, длине, покрытию, подготовке концов. По согласованию выполняется резка в размер, торцовка, фаска, комплектование муфтами. Отгрузка оформляется с маркировкой пачек, чтобы сохранить прослеживаемость.

Труба водогазопроводная в серийной закупке требует стабильности партии. Равномерная геометрия ускоряет сборку, снижает количество подгонки. Стабильная стенка повышает повторяемость сварного шва. Защищённое покрытие снижает риск повреждений при перевозке.

Труба стальная водогазопроводная доступна в вариантах без покрытия, также в оцинкованном исполнении. Под задачу подбирают серию, затем уточняют требования к подготовке концов. Для контроля согласуют уровень проверок, формат документов, требования к маркировке. Передайте спецификацию на трубу ВГП — получите поставку, готовую к включению в проект.
