Труба оребренная для теплообменного оборудования
Конструкция оребрения и прирост теплоотдачи
Труба оребренная повышает площадь теплообмена за счёт ребра на наружной поверхности. В аппарате решает не длина, а суммарная активная площадь. При росте площади снижается металлоёмкость секции при той же мощности. Параметры оребрения напрямую входят в тепловой расчёт.
Труба оребренная особенно эффективна при теплоотдаче в газе либо в воздухе. Наружная сторона обычно лимитирует общий коэффициент теплопередачи. Ребристая поверхность компенсирует низкую конвекцию при умеренной скорости потока. При этом возрастает аэродинамическое сопротивление, что учитывается вентилятором.
Труба оребренная требует оценки загрязняемости. Пыль снижает эффект, если межреберный канал узкий. Для запылённых потоков выбирают увеличенный шаг ребра, снижают высоту. Для влажного газа важна дренируемость профиля, чтобы не держать плёнку. Для липких отложений нужен доступ для очистки.
Исполнение ребра и выбор под режим

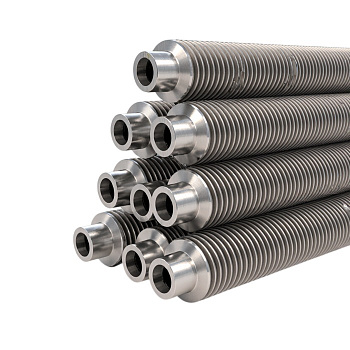

Труба оребренная выпускается с навивным ребром, накатным ребром, приварным ребром, продольным ребром. Накатное ребро формируется из металла основы, контакт получается монолитным. Навивное ребро выполняют лентой, контакт обеспечивается натяжением, обжатием, развальцовкой. Приварное ребро фиксируют швом по корню ленты либо профиля.
Труба оребренная с навивным ребром часто применяется как биметалл. Несущая труба держит давление, температура задаётся материалом основы. Ребро берут из алюминия ради теплопроводности, низкой массы. В таком исполнении критично контактное термосопротивление по всей длине.
Труба оребренная с приварным ребром нужна при высоких температурах наружной среды. Такой вариант лучше держит вибрацию, абразив, тепловые циклы. У корня ребра важна непрерывность шва без пор, подрезов, непроваров. После сварки контролируют деформацию, прямолинейность, биение по вершинам.
Труба оребренная с продольным ребром применяется, когда важен малый перепад давления по воздуху. Каналы получаются более прямыми, чистка проще. При этом коэффициент увеличения площади ниже, чем у спиральной навивки. Выбор оправдан в аппаратах с ограничением по мощности вентилятора.
Материалы основы и материалы ребра
Труба оребренная начинается с базовой трубы, которая воспринимает давление, осевые нагрузки, температурные напряжения. Для углеродистой группы часто используют сталь 20, также низколегированную 09Г2С для холода. Для коррозионных сред применяют нержавеющие марки, включая 08Х18Н10, 12Х18Н10Т. Для высоких температур выбирают жаростойкие стали по проекту.
Труба оребренная может иметь основу по разным стандартам, что удобно для согласования с расчётом. Для бесшовной основы обычно используют ГОСТ 8732 либо ГОСТ 8734. Для электросварной основы применяют ГОСТ 10704, затем техусловия по ГОСТ 10705. Для коррозионностойкой бесшовной основы встречается ГОСТ 9941.
Труба оребренная с алюминиевым ребром выигрывает по массе, теплопроводности. Ограничение задаёт температура, плюс химия наружной среды. При перегреве алюминий теряет прочность, ребро меняет геометрию. Для агрессивной атмосферы важна защита от гальванопары, если рядом сталь.
Труба оребренная со стальным ребром подходит для жёстких режимов. Сталь держит температуру, абразив, ударные нагрузки. Минус — рост массы, рост инерции секции. Для нержавеющего ребра повышается ресурс в коррозии, затем растёт стоимость материала.
Геометрия оребрения, площадь, масса
Труба оребренная задаётся размерами основы, параметрами ребра, итоговым диаметром по вершинам. По основе фиксируют наружный диаметр, стенку, длину. По ребру фиксируют высоту, толщину ленты, шаг навивки, профиль кромки. Также задают длину оребрённой зоны, длину гладких концов под коллектор.
Труба оребренная в расчёте опирается на коэффициент оребрения, то есть отношение площади оребрённой поверхности к гладкой. Для спирального ребра число витков равно L/p, где L — длина зоны, p — шаг. Площадь двух сторон ленты оценивают как 2·π·Dср·h·(L/p), где Dср — средний диаметр намотки, h — высота ребра. К расчёту добавляют площадь гладких участков, если они есть.
Труба оребренная для логистики оценивается по массе основы, затем по массе ребра. Для стальной основы применяют плотность 7850 кг/м³. Для оценки массы основы подходит формула m = 0,02466·(D·t − t²), где D, t в миллиметрах, результат в кг/м. Массу ребра считают по плотности материала ленты, её ширине, толщине, длине навивки.
Труба оребренная чувствительна к шагу ребра. Малый шаг повышает площадь, увеличивает сопротивление потоку. Большой шаг упрощает очистку, снижает сопротивление, уменьшает площадь. Высокое ребро увеличивает площадь, повышает риск вибрации. Толстое ребро повышает жёсткость, добавляет тепловое сопротивление по пути тепла.
Контакт ребра, качество изготовления, контроль
Труба оребренная работает эффективно только при низком термосопротивлении контакта ребра с основой. Для накатного исполнения контакт близок к идеальному, поскольку ребро монолитно. Для навивного исполнения критична сила обжатия по всей длине. Для приварного исполнения критична непрерывность шва по корню ребра.
Труба оребренная проверяется по геометрии основы, затем по геометрии ребра. По основе контролируют диаметр, стенку, овальность, прямолинейность. По ребру контролируют шаг, высоту, равномерность, отсутствие смятия ленты. Для приварного ребра контролируют шов, затем отсутствие прожогов основы.
Труба оребренная для режимов с давлением требует подтверждения прочности основы. Применяют гидроиспытание либо иной метод по проекту. Для шва ребра используют визуальный контроль, капиллярный контроль, иногда вихреток. Для УЗК ориентируются на требования ТЗ, так как конструкция ребра ограничивает доступ.
Ниже — компактный ориентир по выбору исполнения под режим, без лишних слов.
| Исполнение | Сильная сторона | Ограничение | Где чаще применяют |
|---|---|---|---|
| Накатное | минимальное термосопротивление контакта | ограничение по геометрии ребра | циклические режимы, вибрация |
| Навивное биметалл | высокая площадь при малой массе | ограничение по температуре ребра | воздухонагреватели, конденсаторы |
| Приварное | высокая температурная стойкость | требования к качеству сварки | дымовые газы, абразивные среды |
| Продольное | низкое сопротивление воздуху | меньший прирост площади | аппараты с ограничением по вентилятору |
Труба оребренная должна сопровождаться документами на партию. В паспорте качества фиксируют материал основы, параметры, результаты контроля. Для нержавеющей основы важна идентификация марки по документу. Для биметалла полезна фиксация материала ребра, метода крепления, контроля контакта.
Комплектация заказа, упаковка, доставка
Труба оребренная чувствительна к ударным нагрузкам, особенно при алюминиевом ребре. Для защиты применяют прокладки, обвязку, торцевые заглушки. Пачку фиксируют так, чтобы исключить трение ребристых зон между собой. Для длинных позиций добавляют промежуточные опоры, чтобы снизить прогиб.
Труба оребренная поставляется с гладкими зонами под присоединение к коллектору. Длина гладкого конца задаётся в ТЗ, чтобы сварка проходила по чистому металлу. При необходимости выполняется резка в размер, торцовка, фаска. Для секций важна маркировка по позиции, чтобы не смешать геометрию ребра.
Труба оребренная в EV Group Metal комплектуется под расчёт: материал основы, исполнение ребра, параметры ребра, длина зоны, длина гладких концов. Документы подготавливаются по требованиям проекта, чтобы входной контроль прошёл без задержек. Доставка выполняется по согласованному адресу, с учётом габарита, массы, типа упаковки. При отгрузке сохраняют трассируемость партии по маркировке.
Оформите заказ на трубу оребренную под ваш расчёт
Труба оребренная должна совпасть с тепловым расчётом, иначе аппарат не выйдет на мощность. Для заявки достаточно указать среду снаружи, среду внутри, температуру, давление, ограничения по габариту. Далее выбирается исполнение ребра, материал основы, параметры ребра, зона оребрения. После согласования фиксируются допуски, контроль, комплект документов.
Труба оребренная для серийного аппарата требует повторяемости по шагу ребра, высоте, диаметру по вершинам. EV Group Metal закрывает это через контроль параметров партии, маркировку, подготовку к отгрузке. При необходимости согласуется испытание основы, контроль шва ребра, протокол измерений. Такой формат снижает риск пересборки секции на площадке.
Труба оребренная — деталь, которая должна приехать готовой к установке. Передайте технические параметры, получите подбор исполнения под режим. Отгрузка формируется с упаковкой, которая сохраняет геометрию ребра. Дальше остаётся собрать пучок по чертежу без лишних операций.
