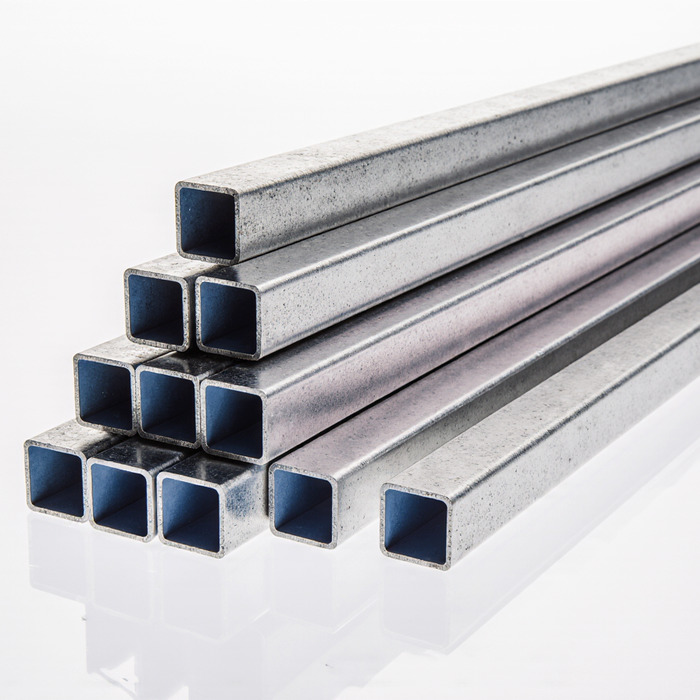

Труба профильная для каркасов, рам, узлов по спецификации EV Group Metal
Конструктивная работа сечения и область применения
В каркасах решает жёсткость, а не «толщина на глаз». Труба профильная даёт высокий момент инерции при сравнительно малой массе. Плоская грань упрощает базирование деталей на плите. Для рам важна повторяемость геометрии каждой профильной трубы в партии.
При изгибе прямоугольное сечение работает по двум осям по-разному. Поэтому ориентация профильной трубы в узле задаётся расчётом прогиба. При сжатии критична гибкость элемента, которая растёт с длиной. При кручении учитывают замкнутый контур, затем толщину стенки.
Для технологических опор важна способность держать локальные нагрузки от крепежа. Здесь трубы профильные выбирают с учётом смятия стенки под шайбой. Для отверстий под болты важна стабильная стенка по всей партии. Для сварных рам важны диагонали сечения, затем прямолинейность хлыста.
Сортамент, стандарты, запись позиции в заявке
Корректная запись позиции строится по схеме A×B×t×L, затем тип длины. Для квадратного формата пишут A×A×t×L. В таком виде труба профильная однозначно читается складом, снабжением, контролем. Для раскроя добавляют допуск по длине реза.
Нормирование квадратного профиля обычно ведут по ГОСТ 8639-82, прямоугольного — по ГОСТ 8645-68. Общие технические условия задают по ГОСТ 13663-86. Для строительных холодногнутых сварных профилей применяют ГОСТ 30245. Под выбранный стандарт профильная труба получает понятные допуски, требования к шву.
При электросварном исполнении важна привязка к документам основы. Для прямошовной заготовки используют сортамент по ГОСТ 10704-91, техусловия по ГОСТ 10705-80. В заявке полезно указать ориентацию шва относительно отверстий. Такая детализация снижает риск попадания сверления в зону шва профильной трубы.
| Параметр в заявке | Как задают | Что контролируют |
|---|---|---|
| Размер профиля | A×B либо A×A | наружные размеры, диагонали |
| Толщина стенки | t, группа точности | стенка по точкам, разброс |
| Длина | L, тип длины | длина, торец, допуск реза |
| Стандарт | ГОСТ на профиль, ТУ | допуски, качество шва |
| Марка стали | по проекту | паспорт, плавка, механика |
Марка стали, свариваемость, ограничения по режиму
Для большинства рам применяют Ст3сп, Ст3пс, также аналоги уровня S235. При повышенных нагрузках используют стали уровня S355. Для низкотемпературных режимов выбирают 09Г2С. Под такую марку труба профильная должна подтверждаться паспортом партии.
Свариваемость зависит от углеродного эквивалента, толщины, тепловложения. При тонкой стенке растёт риск прожога, затем коробления. При большой стенке растёт зона термического влияния, меняется структура у шва. Поэтому профильную трубу под сварку выбирают с учётом процесса, толщины, положения шва.
Твёрдость конструкционных сталей в поставке обычно лежит около 120–180 HB. При более прочных сталях значения выше, резка становится требовательнее. Для узлов с болтовым соединением важна стойкость к смятию. В таких местах профильные трубы берут со стенкой, достаточной для контакта под шайбой.
Геометрия, допуски, качество шва, входной контроль
На геометрию влияют наружные размеры, стенка, диагонали, радиус угла. Диагонали отражают перекос сечения, который мешает стыковке по плоскости. Прямолинейность задаёт совпадение осей при сборке длинных элементов. Скручивание влияет на параллельность граней, поэтому труба профильная проверяется по «винту» на длине.
Качество шва задаёт ресурс при циклической нагрузке. Недопустимы прожоги, подрезы, непровары, наплывы металла. Внутренний грат важен при установке втулок, вставок, закладных деталей. Для сверления полезно учитывать расположение шва, чтобы отверстие не попадало в линию шва профильной трубы.
Входной контроль строят по плану выборки, затем по точкам измерения. Наружные размеры проверяют штангенинструментом, затем шаблоном по диагоналям. Толщину стенки измеряют микрометром, при необходимости применяют ультразвук. При таком подходе профильная труба подтверждается измерениями, а не визуальной оценкой пачки.
Масса погонного метра, расчёт партии, увязка с логистикой
Массу считают через площадь сечения, затем через плотность стали 7850 кг/м³. Для прямоугольного профиля площадь: A×B − (A−2t)×(B−2t). Масса на метр: m = 0,00785×Aсеч, где Aсеч в мм². По этой формуле труба профильная быстро проверяется на пересорт по стенке.
Разница по t на тонких стенках даёт заметное изменение веса пачки. Это влияет на нагрузку стеллажа, выбор строповки, схему разгрузки. При контроле поставки сравнивают расчётную массу с фактическим взвешиванием. Такое сравнение помогает выявить отклонение стенки профильных труб без разборки всей пачки.
Раскрой требует согласования длины хлыста с картой реза. Кратная длина уменьшает отход, ускоряет резку. Мерная длина упрощает комплектование по позициям. При согласованной длине профильная труба приходит как полуфабрикат под маршрут резки.
Резка, отверстия, сварка, покрытия
Для резки применяют ленточнопильный станок, абразив, лазер, плазму. Ленточная резка даёт стабильный торец, низкий заусенец. Абразив ускоряет процесс, увеличивает термозону, требует зачистки. Под лазер важна стабильная плоскостность пачки, поэтому профильные трубы должны иметь нормированную прямолинейность.
При сверлении учитывают положение шва, затем выбирают грань под базу. Для тонкой стенки применяют ступенчатое сверло, чтобы уменьшить заусенец. Для резьбы в стенке задают минимальную t либо применяют закладные гайки. В таких узлах профильную трубу выбирают со стенкой, достаточной для смятия под затяжкой.
Оцинкованное исполнение используют во влажных зонах, на подвесах, опорах, наружных каркасах. При сварке оцинковки слой снимают в зоне шва, затем восстанавливают защиту ремонтным покрытием. Для «чёрного» варианта применяют грунт, затем окраску по системе объекта. Под покрытие важна чистая поверхность профильной трубы без масла.
Техническая заявка и коммерческая комплектация в EV Group Metal
Для корректного подбора требуется краткая спецификация, без пропусков параметров. Указывают A×B либо A×A, стенку t, длину L, тип длины, стандарт. При необходимости фиксируют марку стали, требования к прямолинейности, скручиванию. Так труба профильная подбирается по заданным допускам.
Для производственных задач часто требуется резка в размер. В заявке задают карту длин, допуск по длине, требование к торцу. Для рам полезна маркировка пачек по позициям, чтобы исключить смешение. При такой комплектации профильные трубы быстрее проходят участок подготовки.
EV Group Metal комплектует трубу профильную по техническому заданию с маркировкой, упаковкой, документами партии. Возможна резка, торцовка, фаска по согласованию. Отгрузка формируется под параметры пачки, длину хлыста, требования к сохранности граней. В результате профильная труба приходит готовой к вашему маршруту резки, сборки, сварки.
-
Для заявки: размеры, стенка, длина, стандарт, марка стали, требования к точности
-
Для подготовки: резка в размер, допуск по длине, требования к торцу, маркировка пачек
Оформите заказ на трубу профильную по проектным параметрам
Передайте спецификацию, чтобы труба профильная совпала с проектом по размерам, стенке, стандарту. Укажите требования к прямолинейности, скручиванию, если сборка идёт по шаблону. Зафиксируйте требования к шву, если рядом планируются отверстия. Такой набор параметров снижает риск пересорта.
При серийной сборке важна повторяемость партии. Стабильная стенка упрощает подбор режима сварки, снижает риск прожога. Контролируемые диагонали ускоряют стыковку по плоскости. Поэтому профильной трубе в заявке задают не только размер, но также требования к точности.
EV Group Metal поставляет трубы профильные с подготовкой под ваш производственный маршрут. Партия комплектуется по позициям, маркируется, упаковывается под сохранность геометрии. Приёмка сводится к измерению размеров, стенки, диагоналей, затем к сверке документов. После этого профильная труба сразу уходит в производство без дополнительных операций.
