Бурильная труба для стабильной работы буровой колонны
Что задаёт ресурс бурильной трубы в работе
Бурильная труба работает в режиме переменных нагрузок. На теле трубы действуют крутящий момент, осевая тяга, изгиб от кривизны ствола. Дополнительно появляется контактный износ при работе в интервале с кавернами. Ресурс задаёт усталость металла, а не «паспортная» прочность.
Бурильная труба чаще всего выходит из строя в зоне замковой части. Там концентрируются напряжения у переходов толщины, затем у упорных поверхностей. Ошибка по моменту свинчивания быстро даёт задиры, затем потери герметичности. Перегрев при сварке замка тоже сокращает срок службы.
Бурильная труба должна совпадать с расчётом колонны по жёсткости. Недобор стенки приводит к росту изгиба, затем к ускоренной усталости. Перебор стенки увеличивает массу, повышает нагрузку на привод. Баланс задают диаметром, толщиной, типом высадки концов. Для сложной траектории важна также прямолинейность партии.
Сортамент и размерная привязка в спецификации
Бурильная труба в заявке описывается цифрами, без расплывчатых формулировок. Базовый набор параметров включает наружный диаметр, толщину стенки, длину, тип концов. Для колонны дополнительно фиксируют исполнение высадки: внутренняя, наружная, комбинированная. Если нужны стабилизирующие пояски, это указывают отдельной строкой.
Бурильная труба в промышленном сортаменте часто идёт в диаметрах от 50 до 127 мм. По стенке в типовых позициях встречается диапазон 5,5–12,7 мм. Для прочностной увязки к колонне задают группу прочности, а не «марку по памяти». Для изготовления чаще выбирают бесшовную заготовку, чтобы убрать риск по шву.
Бурильная труба при выборе должна учитывать проходное сечение. Внутренняя высадка уменьшает внутренний диаметр на концах, повышает локальные потери давления. Наружная высадка сохраняет проход, повышает наружный диаметр у замка. Комбинированная высадка балансирует жёсткость, затем гидравлику. Для высоких расходов бурового раствора этот нюанс влияет на режим насоса.
| Пример позиции | Наружный диаметр, мм | Стенка, мм | Тип высадки концов | Норматив |
|---|---|---|---|---|
| Труба для колонны | 73 | 11 | наружная высадка | ГОСТ 631 |
| Труба для колонны | 89 | 11 | внутренняя высадка со стабилизирующим поясом | ГОСТ 631 |

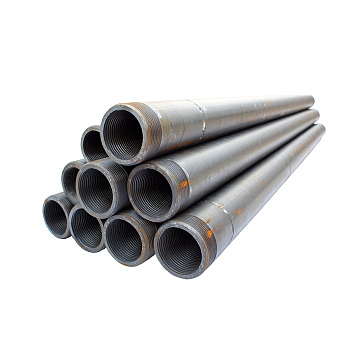

| Труба для колонны | 102 | 10 | внутренняя высадка | ГОСТ 631 |
| Труба для колонны | 114 | 11 | внутренняя высадка со стабилизирующим поясом | ГОСТ 631 |
После таблицы важно уточнить допуски, потому что геометрия влияет на сборку. Для партии фиксируют овальность, прямолинейность, затем допуск по стенке. Для стыка важна повторяемость длины замковой части, чтобы получить равномерную посадку в свече. Для контроля прохода применяют калибр-пробку, затем проверяют отсутствие «ступени» у перехода высадки.
Материал, группы прочности, твёрдость металла
Бурильная труба выпускается в группах прочности, которые задают уровень механических свойств. В практике встречаются группы Д, Е, К, Л, М, Р. Выбор группы определяет допустимый момент, осевую нагрузку, запас по усталости. Подбор делают по расчёту, затем подтверждают документами на плавку.
Бурильная труба часто производится из сталей типа Ст45, 30ХГСА, 36Г2С, 30ХМА, 40ХН2МА. Легированные варианты дают повышенную прокаливаемость, затем стабильность свойств по сечению. Для замков применяют более прочные стали, потому что резьбовой профиль работает на смятие. Разница твёрдости тела трубы, замка помогает выдержать контактные нагрузки на упоре.
Бурильная труба по твёрдости обычно находится в диапазоне 200–300 HBW, значение зависит от группы прочности, термообработки. Для замковой части допускается более высокий уровень, чтобы снизить замятие витков. При выборе важно ограничить хрупкость, поэтому контролируют ударную вязкость по требованиям проекта. Для работы в сероводородной среде применяют стойкие группы, затем контролируют чувствительность к SSC.
Замковые соединения, резьбовой профиль, момент свинчивания
Бурильная труба в сборе опирается на замок, ниппельную часть, муфтовую часть. Соединение должно держать крутящий момент без срыва упора. Для этого важны упорные поверхности, точность конуса, качество обработки торца. При работе с абразивом критична защита от задиров.
Бурильная труба использует замковые резьбы типа NC, IF, FH, REG в зависимости от стандарта колонны. Под российскую нормативную базу применяют замковые резьбы по профильным стандартам, включая требования к упорным соединениям. Для замков с приваркой действуют требования к геометрии хвостовика, зоне сварки, термообработке. Контроль включает визуальную оценку, магнитопорошковую дефектоскопию, затем проверку упорного торца.
Бурильная труба требует корректного момента свинчивания. Недобор момента снижает контакт на упоре, увеличивает микроподвижки, ускоряет фреттинг. Перебор момента вызывает пластическую деформацию у витков, затем задиры. Смазка для резьбовых соединений должна соответствовать режиму, иначе фрикционный коэффициент «уплывает». Для повторяемости применяют калибровку ключа, затем ведут журнал затяжки.
Контроль качества, приёмка, сопровождение партии
Бурильная труба в поставке должна быть трассируемой. На каждой единице нужна маркировка с группой прочности, плавкой, типом исполнения концов. На партию оформляют паспорт качества, сертификат на металл, протоколы контроля. Без этих документов приёмка на объекте превращается в лотерею.
Бурильная труба проходит контроль геометрии: диаметр, стенка, овальность, прямолинейность. Для тела трубы применяют ультразвуковой контроль, чтобы выявить продольные дефекты. Для замковой зоны используют магнитопорошковый контроль, потому что трещины часто выходят на поверхность. Для проходного сечения применяют калибрование, затем проверяют отсутствие местных сужений.
Бурильная труба должна поставляться с защитой соединений. Торцы закрывают колпаками, упорные поверхности консервируют. Для хранения применяют прокладки, чтобы избежать вмятин на теле трубы. Для длинных партий важно исключить прогиб на опорах, иначе появится остаточная кривизна. Механика простая: погнули на складе — отдали усталость бесплатно.
Комплектация под задачу, подготовка к работам, логистика
Бурильная труба редко отгружается «как есть», потому что проект требует подготовки. Нужна резка в размер, торцовка, фаска, иногда механическая доработка конца. По требованию проекта выполняют сварочные операции для комплектующих узлов. Для защиты поверхности используют покрытия либо консервацию на период хранения.
Бурильная труба в заявке должна идти с полным набором параметров, чтобы избежать пересорта. Ниже — короткий перечень, который снижает число уточнений. Он помогает согласовать поставку с расчётом колонны. Он упрощает входной контроль.
-
Наружный диаметр, толщина стенки, длина, допуски по прямолинейности
-
Тип высадки концов, наличие стабилизирующего пояска, группа прочности
-
Тип замка, профиль резьбы, требования к контролю, комплект документов
Бурильная труба требует аккуратной погрузки, потому что замковая часть не любит ударов. Для партий применяют строповку через траверсу, затем прокладки между слоями. Доставка подбирается под массу, габарит, требования по срокам. Для крупных партий подходит автотранспорт либо железная дорога. Для сложной логистики используют авиационную либо морскую схему.
Закажите бурильную трубу, готовую к сборке без переделок
Бурильная труба должна прийти в параметрах, которые совпадают со спецификацией. Для этого достаточно передать проектные размеры, группу прочности, тип концов, тип замка. Далее формируется подбор позиций по сортаменту, затем согласуется контроль. На выходе получается партия, которую можно принимать измерительным инструментом, без трактовок.
Бурильная труба для ответственного бурения требует запаса по усталости, а не только по статике. При подборе учитывают кривизну ствола, режим вращения, плановый момент. Отдельно учитывают гидравлику раствора, потому что сужения по концам меняют режим. Такой подход снижает риск прихватов из-за ошибок комплектации. Ирония проста: дешевле один раз посчитать, чем один раз ловить колонну.
Бурильная труба от EV Group Metal оформляется по техническому заданию, затем по ведомости поставки. Партия комплектуется с маркировкой, документами, защитой торцов. Отгрузка организуется под ваш график, с контролем погрузки, оформления, передачи груза. Передайте параметры — получите технически корректную поставку под реальную работу.
