Труба электросварная для производства, трубопроводов, конструкций
Назначение электросварного трубного проката

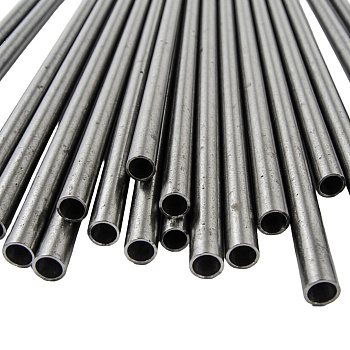

Труба электросварная применяется в трассах транспортировки среды, силовых каркасах, стойках, закладных узлах. Изделие формуют из штрипса, затем выполняют ВЧ-сварку прямого шва. После калибровки труба электросварная получает стабильный наружный диаметр, прогнозируемую геометрию партии. Такой формат удобен при серийной комплектации, когда требуется повторяемость.
Труба стальная электросварная выбирается под режим работы: давление, температура, цикличность, вибрация. Для трубопроводов ключевым становится внутренний проход, который определяется парой «наружный диаметр плюс стенка». Для конструкций важнее момент инерции сечения, также устойчивость к локальному смятию опорами. В обоих случаях труба электросварная прямошовная требует подтверждённого качества шва.
Электросварная труба удобна в проекте тем, что параметр «шов» контролируется технологически, затем подтверждается приёмкой. При корректной технологии шов по прочности приближается к основному металлу. При плохой технологии шов становится единственной точкой отказа, что быстро выявляет входной контроль. Поэтому труба электросварная должна закупаться с привязкой к стандарту, группе качества, комплекту документов.
Сортамент по диаметру, стенке, длине
Труба электросварная в поставках чаще встречается в типовом ряду диаметров: 20, 25, 32, 40, 45, 57, 76, 89, 108, 114, 159, 219, 273, 325, 377, 426 мм. Для крупных трасс используют 530, 630, 720, 820, 1020, 1220 мм. Этот ряд удобен под опоры, фасонные детали, стандартную арматуру. При подборе важно фиксировать именно наружный диаметр, а не «примерный проход».
Толщина стенки задаёт массу, жёсткость, запас по коррозии, стабильность сварочного процесса. Тонкая стенка снижает массу, повышает риск прожога при стыке. Толстая стенка увеличивает тепловложение, расширяет зону термического влияния. Поэтому труба стальная электросварная для проекта задаётся сразу в паре «диаметр-стенка», без разрыва на разные строки.
Длина поставки влияет на число стыков, скорость сборки, объём отхода при раскрое. В практике встречаются хлысты 6 м, также 12 м, плюс немерные длины для отдельных диапазонов диаметра. Кратная мерная длина удобна под ведомость реза, поскольку уменьшает разнобой отрезков. Для немерной поставки стоит закреплять минимальную длину отрезка в партии, чтобы не получить избыток «коротышей».
Стандарты поставки и требования к качеству
Труба электросварная выбирается по двум уровням документов: сортамент, затем технические условия. Сортамент задаёт диапазон размеров, правила выпуска по длине, допускаемые отклонения. Технические условия задают контроль шва, требования к испытаниям, требования к внешнему виду. При ответственных трубопроводах важны именно техусловия, потому что они фиксируют проверяемость результата.
Труба электросварная прямошовная часто фигурирует в ведомостях с привязкой к ГОСТ 10704-91, затем к ГОСТ 10705-80. Для крупного диаметра применяют ГОСТ 10706-76, где повышены требования к шву. Для труб под магистральные задачи встречается ГОСТ 20295-85, где требования к контролю жёстче. В заявке полезно указывать оба документа, чтобы исключить подмену уровня контроля.
Ниже приведена компактная привязка стандарта к типовой задаче. Таблица помогает согласовать требования до заказа, чтобы не спорить на входном контроле. Внутри указаны типовые акценты, которые чаще всего требуют на объектах. При особых требованиях дополняют заявку пунктами по НК, испытаниям, протоколам.
| Документ | Назначение | Типовые задачи | Типовой контроль |
|---|---|---|---|
| ГОСТ 10704-91 | сортамент прямошовных труб | конструкции, общие трубопроводы | размеры, внешний осмотр |
| ГОСТ 10705-80 | техусловия электросварных труб | трубопроводы с требованиями к шву | НК шва, механика, испытания |
| ГОСТ 10706-76 | прямошовные трубы большого диаметра | крупные трассы, обечайки, сваи | усиленный контроль шва |
| ГОСТ 20295-85 | сварные трубы для магистралей | протяжённые линии повышенного класса | расширенные испытания |
Материал, свариваемость, термообработка шва
Труба стальная электросварная изготавливается из углеродистых, также низколегированных сталей. В типовых поставках встречаются Ст3сп, Ст3пс, 10, 20, 09Г2С. Выбор марки влияет на свариваемость, ударную вязкость, допустимые напряжения. Для низких температур важна вязкость, поэтому низколегированные варианты применяются чаще.
Электросварная труба на объекте чувствительна к режиму стыковой сварки. При недостаточном тепловложении возрастает риск непровара корня. При избыточном тепловложении растёт зона термического влияния, падает пластичность в околошовной области. Для сталей с повышенным углеродным эквивалентом требуется подогрев, затем контролируемое охлаждение. Эти требования фиксируют в ППР, затем привязывают к марке стали.
Труба электросварная прямошовная может поставляться с термообработкой шва либо с нормализацией, если это предусмотрено уровнем требований. Термообработка снижает остаточные напряжения, выравнивает структуру. Для циклических режимов давления такой пункт повышает предсказуемость ресурса. Если термообработка обязательна, её указывают отдельной строкой заявки, затем подтверждают документом по партии.
Контроль шва, геометрии, приёмка партии
Труба электросварная контролируется по шву, потому что шов задаёт надёжность изделия. Визуальный контроль отсеивает прожоги, подрезы, смещения кромок, наплывы. Для тонких стенок применяют вихретоковый контроль, который ловит поверхностные несплошности. Для средних, толстых стенок применяют УЗК, который показывает внутренние дефекты.
Геометрия проверяется по наружному диаметру, толщине стенки, овальности, прямолинейности. Овальность оценивают по двум взаимно перпендикулярным измерениям на одном сечении. Толщину стенки контролируют в нескольких точках, чтобы увидеть разброс. Торец проверяют на перпендикулярность, затем на заусенец, поскольку кромка влияет на качество стыка.
Для быстрой сверки комплектации полезен расчёт массы погонного метра. Для стали принимают плотность 7850 кг/м³, затем считают по геометрии кольца. Практичная формула: m = 0,02466 × (D×t − t²), где D, t в миллиметрах, m в кг/м. Сверка по массе помогает выявить отклонение по стенке даже при аккуратной маркировке.
-
Для приёмки измеряют D, стенку, овальность, прямолинейность на выборке
-
Для шва выполняют осмотр, затем применяют НК по требованию проекта
-
Для документов сверяют паспорт качества, номер плавки, протоколы испытаний
Отгрузка, подготовка, оформление заказа в EV Group Metal
Труба электросварная поставляется как без покрытия, так с оцинкованием. Без покрытия удобнее при последующей окраске, изоляции, футеровке. Оцинкованный вариант применяют при повышенной коррозионной нагрузке, также при длительном хранении. Для оцинковки важна защита кромки после реза, поскольку слой на торце разрывается.
Для поставки под раскрой полезна резка в размер, торцовка, фаска под стык. Эти операции снижают трудозатраты на площадке, повышают повторяемость сборки. Для партии важно сохранить маркировку пачек, чтобы не смешать диаметры, стенки, стали. Упаковка с прокладками снижает риск вмятин, потёртостей, повреждения покрытия.
