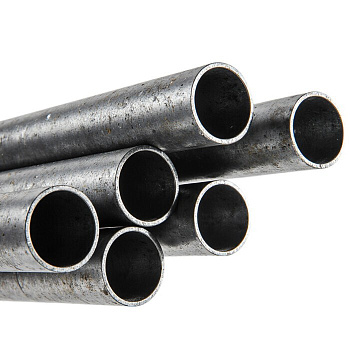

Труба газлифтная для скважинных систем и обустройства промысловых линий EV Group Metal
Назначение газлифтного трубопровода и рабочие режимы
Газлифтная схема использует закачку газа для снижения плотности столба жидкости. В такой компоновке труба газлифтная работает как несущий канал для потока, затем как элемент, выдерживающий перепады давления. На стенку действует внутреннее давление закачки, внешнее давление в затрубном пространстве. Дополнительно присутствуют пульсации потока, вибрации, термоциклы.
При запуске режима возрастает скорость газа, меняется гидравлика, растёт риск эрозии. Для этих условий труба газлифтная выбирается по стенке, стойкости к ударным нагрузкам, запасу по смятию. В искривлённом интервале появляется изгиб, затем контактный износ по наружной поверхности. На верхних секциях растёт осевая нагрузка от веса колонны.
Герметичность линии зависит от стыков, качества торцов, повторяемости геометрии. Непроход по внутреннему каналу даёт потери по расходу, затем осложняет работу оборудования. Поэтому газлифтные трубы задаются через измеряемые параметры, без допущений. В техническом задании фиксируется стандарт, затем перечень испытаний.
Сортамент, размеры, технические условия
В практике труба газлифтная применяется в диапазоне наружных диаметров от малых колонн до крупных линий. Типовые позиции включают 57, 60, 76, 89, 108, 114, 133, 159, 168, 219, 273, 299, 325, 351, 377, 426 мм. Толщина стенки по таким диаметрам встречается от 4 до 25 мм. Для обвязки оборудования обычно выбирают средние диаметры, для магистралей — крупные.
Размер задаёт проход, стенка задаёт прочность, масса задаёт логистику. При увеличении t внутренний диаметр уменьшается, растёт скорость потока при том же расходе. При снижении t возрастает чувствительность к овальности, увеличивается риск локальной деформации. Поэтому труба газлифтная подбирается по расчёту на разрыв, смятие, устойчивость к пульсациям.
Для газлифтных систем применяются технические условия, ориентированные на хладостойкость, перепады давления, эксплуатацию в промысловой среде. В спецификациях встречаются ТУ 14-3-1128-2005, ТУ 14-159-1128-2008, а также близкие редакции отраслевых ТУ. Такие документы фиксируют сортамент в пределах ГОСТ 8732, требования к металлу, требования к фаске при стенке более 15 мм. Под эти условия газлифтная труба становится проверяемой по партии.
| Параметр позиции | Как задают в заявке | Зачем фиксируют |
|---|---|---|
| Диаметр | D, мм | увязка по проходу, опорам |
| Толщина | t, мм | запас по давлению, смятию |
| Сталь | 10, 20, 09Г2С, 10Г2А | свариваемость, хладостойкость |
| Документ | ТУ на газлифтные системы | единые допуски, испытания |
| Исполнение | горячедеформированная, бесшовная | ресурс, однородность стенки |
Марки стали, хладостойкость, твёрдость
Для газлифтного направления применяются углеродистые, низколегированные стали, рассчитанные на динамику. В типовом наборе встречаются Ст10, Ст20, 09Г2С, 10Г2А. Низколегированные варианты дают повышенную ударную вязкость, повышают устойчивость при низких температурах. Углеродистые варианты удобны по свариваемости при корректном режиме.
Химический состав влияет на углеродный эквивалент, значит влияет на требования к подогреву при сварке. При больших стенках растёт зона термического влияния, меняется структура у кромки. Для низколегированных марок требуется контроль межслойной температуры, затем контроль охлаждения. Поэтому труба газлифтная для сварных узлов выбирается с учётом технологической карты.
Твёрдость служит индикатором состояния поставки, пригодности к мехобработке, стойкости к износу. Для углеродистых сталей в обычном состоянии поставки часто встречается 120–180 HB. Для низколегированных сталей значения сопоставимы, затем зависят от термообработки. При эрозионных режимах важнее чистота металла, отсутствие включений, чем максимальная твёрдость газлифтной трубы.
Герметичность стыка, подготовка торцов, сварные соединения
Линии газлифта часто собираются сваркой, поэтому подготовка кромки входит в критические параметры. При стенке более 15 мм обычно требуется фаска заданной геометрии, затем притупление корня. Перпендикулярность торца влияет на равномерность зазора, влияет на формирование корня. Для трубы газлифтной под сварку фиксируют тип разделки, допуск по смещению кромок.
Тепловложение выбирают по марке стали, толщине, положению шва. При недостаточном тепловложении возрастает риск непровара, затем падает герметичность. При избыточном тепловложении растут деформации, увеличивается зона термического влияния. Для толстых стенок применяют многопроходную схему, затем межслойную очистку газлифтной трубы.
Для сборки трубопровода важна стабильность наружного диаметра, чтобы опоры работали без перекоса. Овальность влияет на стыковку, влияет на качество центровки. Прямолинейность влияет на стыки на длинных трассах, влияет на нагрузку на крепления. Поэтому при закупке труба газлифтная задаётся с требованиями к геометрии, затем проверяется выборкой.
Испытания, дефектоскопия, документы партии
Входная приёмка строится вокруг геометрии, металла, подтверждения по документам. Измеряют диаметр, стенку, овальность, прямолинейность, длину. Осматривают поверхность на вмятины, риски, подрезы кромки, следы коррозии. Для толстых стенок дополнительно оценивают равномерность стенки по окружности.
Для выявления внутренних несплошностей применяют ультразвуковой метод, особенно при больших t. Для тонких стенок применяют вихреток, который лучше выявляет поверхностные дефекты. Гидроиспытание подтверждает отсутствие сквозных дефектов, подтверждает целостность металла. При повышенных требованиях газлифтная труба сопровождается протоколами испытаний на растяжение, удар, сплющивание.
Документы по партии фиксируют марку стали, стандарт, результаты испытаний, номер плавки. Для согласования с проектом важен единый формат паспорта качества. Маркировка пачек снижает риск смешения размеров, снижает риск смешения сталей. Поэтому труба газлифтная в поставке должна быть трассируемой от партии до позиции в ведомости.
Комплектация заказа, подготовка к отгрузке, требования к заявке
Для точного подбора достаточно краткой спецификации, которая содержит измеряемые величины. В заявке фиксируют диаметр, стенку, документ, марку стали, длину, тип исполнения. Добавляют требования к фаске, если планируется сварка толстых стенок. Для монтажа по ведомости указывают резку в размер, допуск по длине газлифтных труб.
Подготовка к отгрузке включает упаковку, которая снижает риск механических дефектов. Для тонких стенок критичны вмятины на грани захвата, затем эллипсность. Для толстых стенок критичны повреждения торца, потому что они мешают разделке. Поэтому труба газлифтная обычно поставляется с защитой торцов и с обвязкой пачек.
EV Group Metal комплектует трубу газлифтную по спецификации с формированием партии под ваши параметры. По согласованию выполняется резка, торцовка, фаска, маркировка по позициям. Документы готовятся под входную приёмку, чтобы измерения совпали с ведомостью. Поставка ориентирована на технологический маршрут заказчика, без включения цен в текст.
-
Для заявки: D, t, сталь, ТУ, длина, тип исполнения
-
Для технологии: фаска, притупление, допуск по длине, требования к испытаниям
Оформите заказ на трубу газлифтную по проектным параметрам
Чтобы труба газлифтная соответствовала расчёту, задайте диаметр, стенку, марку стали, технические условия. Укажите требования к хладостойкости, если режим предполагает низкие температуры. Добавьте виды испытаний, если линия относится к ответственным. Такой набор параметров снижает риск пересогласований по партии.
Для сварных трасс важна подготовка торцов под технологию шва. При большой стенке задаётся фаска, затем притупление, затем допуск по смещению кромок. При тонкой стенке задаётся допуск по овальности, чтобы исключить локальный прожог. Поэтому газлифтная труба должна быть выбрана вместе с технологией монтажа.
EV Group Metal поставляет трубы газлифтные с комплектацией под спецификацию, с маркировкой, с документами на металл. По запросу добавляется расширенная дефектоскопия, протоколы испытаний, подготовка торцов. Партия формируется так, чтобы входная приёмка сводилась к измерениям и сверке документов. Передайте параметры — получите трубу газлифтную, пригодную для включения в газлифтный контур.
