Трубы в изоляции для тепловых сетей и технологических трасс EV Group Metal
Назначение изоляции и параметры теплопотерь
Теплоизоляционный слой снижает теплопотери, защищает от конденсата, ограничивает коррозию поверхности. В инженерных сетях трубы в изоляции применяются для транспортировки теплоносителя, воды, технологических сред с температурным режимом. Параметр «потери тепла» привязывают к теплопроводности материала, толщине слоя, температурному градиенту. Для проектного расчёта важны коэффициент теплопередачи, условия прокладки, скорость ветра.
Для холодных линий задача меняется: требуется защита от выпадения влаги на наружной поверхности. При охлаждённых трубопроводах трубы в изоляции должны иметь пароизоляционный барьер, иначе образуется намокание слоя. Намокший материал теряет сопротивление теплопередаче, растёт риск коррозии под изоляцией. Поэтому конструкция покрытия задаётся средой, температурой, влажностью.
Изоляция влияет на механические нагрузки при монтаже. При плотной укладке и строповке недопустимы вмятины на оболочке, потому что они нарушают герметичность слоя. Для трасс с температурными перемещениями важно учесть удлинение стали, сдвиг оболочки, работу компенсаторов. Трубы в изоляции в таком режиме требуют проектной увязки с опорами и неподвижными точками.
Конструкции изоляции и материалы оболочки

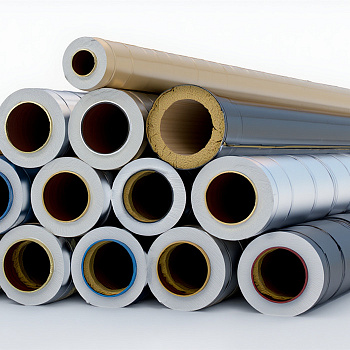

В практике применяются несколько типовых систем: ППУ в полиэтиленовой оболочке для подземной прокладки, ППУ в оцинкованной оболочке для надземной прокладки, минераловатные цилиндры под кожухом, каучуковые материалы для холодных линий. Выбор задаётся температурой, требованиями по пожарной безопасности, стойкостью к УФ, механической прочностью. Трубы в изоляции с ППУ дают низкую теплопроводность и стабильную геометрию слоя при серийной поставке.
Для ППУ ключевыми параметрами являются плотность пены, равномерность заполнения, адгезия к трубе-основанию. Наружная оболочка выполняет роль механической защиты, а также барьера для влаги. Полиэтиленовая оболочка обеспечивает стойкость к грунтовой влаге и к диффузии, оцинкованный кожух устойчив к атмосферным воздействиям. Трубы в изоляции с разными оболочками отличаются требованиями к хранению, к ремонту покрытий.
Для минераловатных систем важна стабильность геометрии цилиндра, плотность, класс горючести. При наружной прокладке требуется защитный кожух, иначе материал набирает влагу. Для холодных трубопроводов применяют вспененный каучук с низкой паропроницаемостью, для него важна герметизация швов. Трубы в изоляции под холодные контуры требуют сплошного паробарьера на стыках.
| Система изоляции | Оболочка | Температурный диапазон | Типовая прокладка |
|---|---|---|---|
| ППУ | полиэтилен | до 140 °C кратковременно выше | подземная |
| ППУ | оцинкованный кожух | до 140 °C кратковременно выше | надземная |
| Минераловатная | оцинкованный кожух | до 400 °C по классу материала | надземная |
| Вспененный каучук | фольга либо покрытие | до 105 °C | холодные линии |
Труба-основание, стандарты, диаметр, стенка
Базой служит стальная труба, выбранная по давлению, температуре, коррозионной активности среды. Для бесшовных применяются ГОСТ 8732 и ГОСТ 8731, для электросварных прямошовных применяются ГОСТ 10704 и ГОСТ 10705. Для водогазопроводных решений встречается ГОСТ 3262, если схема допускает резьбовые элементы. Трубы в изоляции должны иметь привязку к стандарту основы, чтобы совпали допуски по диаметру, стенке.
В заявке фиксируют наружный диаметр D, толщину стенки t, длину L, тип исполнения, марку стали. Для изоляции дополнительно задают толщину слоя, тип оболочки, требования к стыкам. При росте толщины изоляции увеличивается наружный габарит, меняются опоры, проходки, гильзы. Поэтому трубы в изоляции всегда увязываются с монтажными размерами трассы.
Масса возрастает за счёт оболочки и утеплителя, поэтому логистика требует расчёта. Массу трубы-основания оценивают формулой m = 0,02466 × (D×t − t²), где D и t в мм, m в кг/м. Для ППУ добавляют массу пены и оболочки, для кожуха добавляют массу листа. Трубы в изоляции при больших диаметрах требуют подбора строповки и расстояния между опорами при складировании.
Узлы стыков, муфты, герметизация, ремонт
Стыки являются наиболее чувствительным участком любой изоляционной системы. Для ППУ используются термоусадочные муфты, сварка ПЭ-оболочки, заливка пеной в зону стыка. Для оцинкованного кожуха применяют бандажи, замковые соединения, герметики, компенсирующие температурные деформации. Трубы в изоляции должны поставляться с совместимыми комплектующими под выбранную систему.
При подземной прокладке критична герметичность оболочки, поскольку вода в теплоизоляции резко увеличивает теплопотери. Для этого проверяют целостность оболочки, качество сварного шва оболочки, отсутствие проколов при транспортировке. Для ППУ-трасс применяется система ОДК, где сигнальные проводники выявляют увлажнение. Трубы в изоляции с ОДК требуют корректной стыковки проводников на монтаже.
Ремонт изоляции выполняют по технологии выбранной системы. Для ПЭ-оболочки используют ремонтные манжеты и сварку, для кожуха — ремонтные секции, бандажи. Для каучуковых материалов критична герметизация шва, иначе паропроницаемость ломает схему. Трубы в изоляции при поставке должны иметь паспорт на систему, чтобы ремонт выполнялся без подмены материалов.
Контроль качества, допуски, приёмка партии
Приёмка начинается с проверки трубы-основания: диаметр, стенка, овальность, прямолинейность, длина. Далее оценивают изоляционный слой по толщине, равномерности, целостности оболочки. Для ППУ важна плотность пены и отсутствие пустот, для кожуха важна геометрия замка и отсутствие вмятин. Трубы в изоляции по партии должны иметь одинаковую толщину слоя, иначе монтажные размеры «плывут».
Для ППУ систем контролируют адгезию, целостность оболочки, качество концевых заделок. Для минеральной изоляции оценивают отсутствие просадок, плотность, состояние кожуха. Для холодных линий контролируют сплошность паробарьера и качество швов. Трубы в изоляции при нарушении оболочки теряют часть расчётных характеристик уже до монтажа.
Документы партии должны содержать данные по трубе-основанию и по изоляционной системе. Указывают стандарт стали, марку, результаты испытаний по требованию проекта. По изоляции указывают тип системы, толщину, оболочку, комплектность стыковых элементов. Трубы в изоляции без документации по системе усложняют входной контроль и технический надзор.
-
Для заявки: D, t, L, стандарт основы, марка стали, тип изоляции, толщина, оболочка
-
Для стыков: тип муфты, герметизация, комплектность элементов, требования к ремонту
Комплектация заказа в EV Group Metal и требования к спецификации
Для точного подбора требуется спецификация с параметрами трубы-основания и изоляции. Указывают диаметр, стенку, длину, стандарт, марку стали, тип изоляции, толщину, оболочку. Для подземной прокладки добавляют требование по ОДК, если применяется система сигнализации. Трубы в изоляции в заказе должны учитывать фактический наружный габарит с оболочкой.
Поставка требует упаковки, которая сохраняет оболочку и концевые участки. Для ПЭ оболочки важно исключить проколы и порезы, для оцинкованного кожуха важно исключить вмятины. Для длинных позиций требуется опора по длине при складировании, чтобы не получить прогиб. Трубы в изоляции при повреждении оболочки требуют ремонта до монтажа, что влияет на график.
EV Group Metal комплектует трубы в изоляции по проектной ведомости, с формированием партии по позициям. По согласованию выполняется резка, торцовка, подготовка концов, комплектование стыковыми элементами. Документы подготавливаются под требования приёмки, чтобы проверка проходила по измеряемым параметрам. Трубы в изоляции поставляются как готовое изделие для трассы, без включения цен в текст.
Оформите заказ на трубы в изоляции по проектным параметрам
Чтобы трубы в изоляции соответствовали расчёту, задайте параметры трубы-основания и параметры изоляционного слоя. Укажите температуру среды, условия прокладки, требования по оболочке и стыкам. Для подземных решений укажите необходимость ОДК и требования к герметизации. Такой набор данных исключает пересогласования по системе изоляции.
Для монтажных работ важны наружный габарит, масса, тип стыка, комплектность муфт. Для длинных трасс важны допуски по прямолинейности и стабильность толщины изоляции. Для холодных линий критичен паробарьер, для горячих — теплопроводность слоя. Трубы в изоляции выбираются по расчёту и подтверждаются документами партии.
EV Group Metal поставляет трубы в изоляции с комплектацией под спецификацию, с маркировкой позиций и комплектом документов. По запросу согласуются стыковые комплекты, элементы ремонта, подготовка концов. Партия формируется так, чтобы входная приёмка сводилась к измерениям и сверке документации. Передайте параметры — получите трубы в изоляции, готовые к включению в трассу.
